Analyseur de carbone et de soufre DW-CS-8820T

Paramètres techniques de l'analyseur de carbone et de soufre DW-CS-8820T

Fonctionnalité de l'analyseur de carbone et de soufre DW-CS-8820T

Le composant principal du détecteur infrarouge est une source lumineuse infrarouge miniature en métal précieux, hautement efficace et durable. Le système de modulation est piloté par un moteur pas à pas de haute précision via un microcontrôleur. Grâce à la stabilité à long terme de la fréquence de modulation et aux filtres à bande étroite du capteur à cône de lumière solide pyroélectrique infrarouge, ces instruments offrent une sensibilité de détection élevée et permettent de détecter efficacement les teneurs en carbone et en soufre (ppm). La conception matérielle est simplifiée, ce qui confère à l'ensemble de l'appareil une fiabilité et une résistance aux interférences.

1. La conception du circuit : l'ensemble de la machine adopte une conception modulaire, des circuits électroniques hautement intégrés, elle est très stable et fiable, en même temps, elle adopte une isolation à plusieurs niveaux afin de résoudre complètement les interférences haute fréquence.
2. Échantillonnage : il adopte une puce d'échantillonnage 32 bits qui appartient à America Analog Devices Company, elle a donc une vitesse rapide et une haute précision. La communication : il adopte la nouvelle technologie d'échange de données USB, ce qui améliore considérablement la vitesse de communication. L'alimentation : il adopte un module d'alimentation linéaire intégré de qualité militaire de haute qualité, sa sortie est stable et il n'y a aucun problème.
3. Source de lumière : source de lumière infrarouge spéciale de type nouveau en platine, elle est efficace et sa stabilité spectrale.
4. L'analyse du bassin : Bassin d'analyse du carbone et du soufre plaqué or et détecteur infrarouge pyroélectrique de haute précision.
5. Le moteur : moteur d'aviation spécial, sa stabilité thermique est bonne, il a une longue durée de vie.

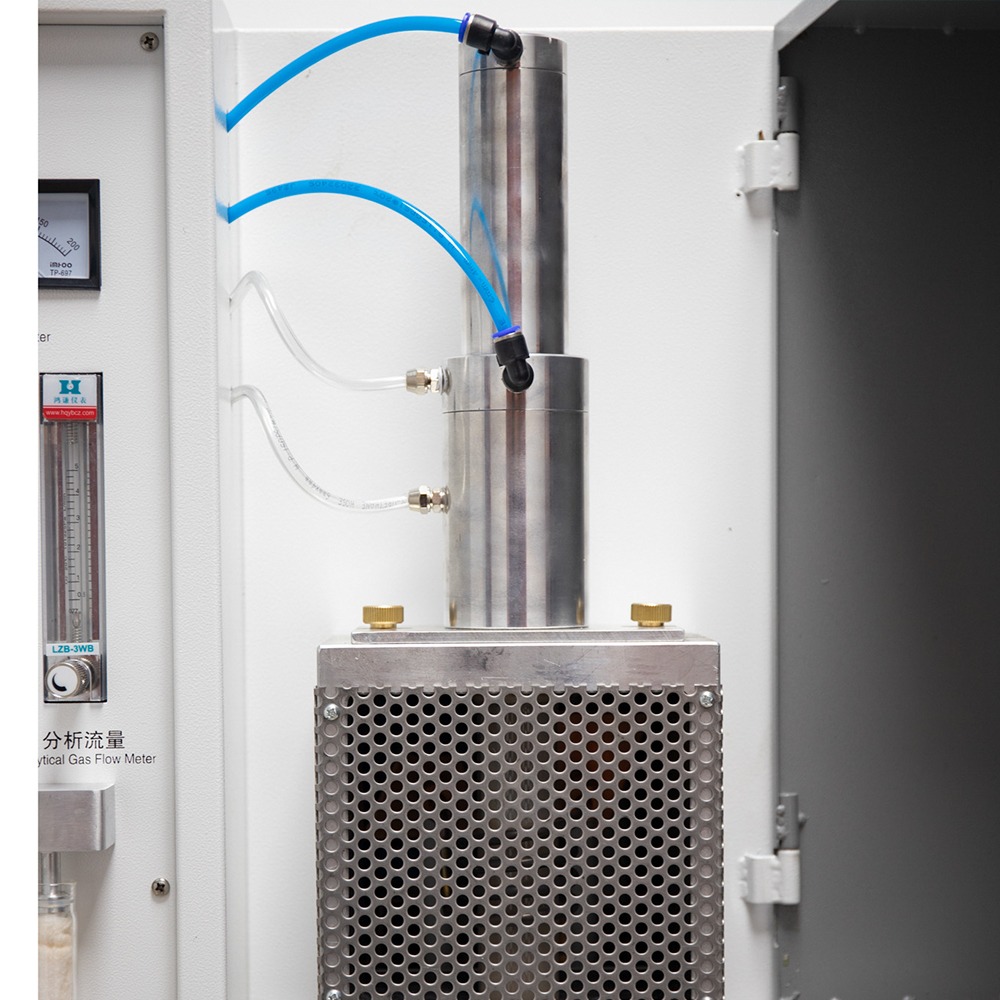

Système de combustion à haute fréquence

1. Circuit haute fréquence : il adopte un couple directionnel auto-excité avec rétroaction de puissance, ce qui garantit une puissance de sortie constante et une gravure complète des échantillons. Il est stable.
2. Conception de circuit haute fréquence haute puissance : il adopte un tuyau haute fréquence de 7.5 kVA (en fait, il utilise une puissance supérieure à 2.5 kVA, ne peut pas ajouter d'échantillon avec une combustion vide), il réduit la charge sur les systèmes de combustion haute fréquence et améliore la durée de vie.
3. Produits militaires : Tube céramique haute puissance et condensateur à vide céramique (100A).
4. La sortie du four haute fréquence est réglable en puissance et en puissance, elle convient à tous les types d'analyses de combustion d'échantillons, à une large gamme de matériaux de test, l'ensemble de la machine adopte une électrovanne d'importation, un tube de puissance en céramique haute fréquence, etc.
5. Il adopte un nettoyage automatique du brûleur et le nettoie.
6. Le contrôle par flux électronique, l'analyse du volume de flux de gaz, l'analyse du résultat est plus stable et fiable.
7. La poussière est nettoyée dans le tube afin d'améliorer la stabilité et la précision de la mesure.
8. La purification interne de l'oxygène présente l'avantage d'une faible teneur en analyse.
9. Protection contre les surintensités et les dépassements de temporisation du circuit principal. Lorsque le courant de boucle dépasse le point de consigne ou que la durée de fonctionnement dépasse 6 secondes, le système coupe automatiquement le circuit principal, évitant ainsi la surchauffe des appareils haute puissance et éliminant ainsi les risques de sécurité. Lorsque la surintensité disparaît, le circuit principal revient automatiquement à la normale.
10. Le système de combustion à haute fréquence et le système de détection infrarouge adoptent une connexion par fibre, coupant la connexion électrique directe entre les deux, évitant que le four de combustion ou le circuit externe puisse produire des interférences par transfert de câble vers le système de surveillance infrarouge et améliore la stabilité des données.

Le logiciel aléatoire

1. Il adopte la surface couleur WINDOWS XP en chinois/anglais, son interface est claire et son fonctionnement très pratique.
2. Logiciel d'analyse infrarouge indépendant, doté de fonctions complètes. Il offre des fonctions de sélection de canal, de statistiques de données, de correction des points d'arrêt, de correction des résultats, de détection, de diagnostic système et plus de quarante fonctions.
3. Le processus d'analyse de l'intégration dynamique des données, l'échantillonnage toutes les 32 secondes, le changement A/D de fréquence de 150 Hz à 200 Hz et l'amélioration de l'analyse de la sensibilité et de la précision
4. Le signal est suivi et ajusté par lui-même.
5. Le tableau linéaire des données linéaires élevées, moyennes et faibles peut être corrigé.
6. Le processus d'analyse affiche toutes sortes de données en temps réel et la courbe de libération de carbone et de soufre
7. Il existe 20 canaux d'analyse au choix (chacun canal carbone et canal soufre), et ils peuvent être placés de manière arbitraire, la plage de choix est très large.
8. Il existe 100 courbes de libération de carbone et de soufre (50 chacune), elles peuvent être stockées à tout moment et peuvent être complétées par une courbe de libération de carbone et une courbe de libération de soufre.
9. Technologie d'étalonnage de linéarisation dans toute la gamme, il existe un étalonnage à un ou plusieurs points, il peut être configuré avec une, deux, trois et plus d'équations d'étalonnage linéaires, et il améliore l'équation d'étalonnage linéaire et la correction des données d'analyse.
10. Il peut être communiqué avec le centre de données ou signalé devant le four
11. N'importe quelle marque d'ordinateur peut communiquer avec ce système.
12. Une variété de modes de sortie d'impression.
13. Il peut communiquer avec n'importe quelle marque de balance électronique.

Configuration principale

Non.	Nom	Type	Quantité	Unité	Remarques
1	Hôte infrarouge	DW-CS-8820T	1	PC	Inclure dans le devis
3	Ordinateur		1	PC
4	Imprimante		1	PC
5	Balance électronique	Sartorius	1	PC
6	Configuration standard	Voir le tableau ci-dessous	1	complet »

Configuration standard

Non.	Nom	Spécifications	Unité	Quantité	Note
1	Soupape de décharge	YQY-6	Pcs	1
2	Creuset en céramique	1000pcs / carton	Bax	1
3	Accélérateur de tungstène	Faible blanc de C&S	Bouteille	1
4	Accélérateur de fer pur	Faible blanc de C&S	Bouteille	1
5	Support de creuset en quartz		Pcs	2
6	Tube de nettoyage de la poussière		Mètre	1.2
7	Bague en silicone	∅40*27*7	Pcs	1
8	O-Ring	37mm * 3.1mm	Pcs	2
9	O-Ring	16mm * 2.5mm	Pcs	2
10	Un tuyau en PVC	4 mm x 6 mm, 10 m	Mètre	1
11	Bouton	Autobloquant	Pcs	1
12	Interrupteur en forme de bateau		Pcs	1
13	Fusible	2A, 20A	Pcs	Chaque 2
14	Tube de combustion en quartz		Pcs	2
15	Tube de nettoyage de la poussière		Pcs	1
16	Cuillère pour échantillons	Grand, moyen, petit	complet »	1
17	brucelles		Pcs	1
18	Brosse pour tube de combustion		Pcs	1
19	Brosse à frêne		Pcs	1
20	Brosse métallique		Pcs	3
21	Graisse silicone sous vide		Bouteille	1
22	déshydratant	50g / bouteille	Bouteille	1
23	Prise multi-usages		Pcs	1
24	Papier d'impression		Pc	1
25	Porte-creuset en cuivre		Pc	1
26	Grattoir à cendres		Pc	1
27	Bac à cendres		Pc	1
28	adaptateur		Pc	1

Conditions d'installation

Remarque : Les conditions d'installation font référence aux conditions que l'utilisateur doit préparer avant l'arrivée de l'installateur.

1. Salle d'analyse des instruments : Loin des lieux de mesure des gaz corrosifs, de la poussière, des vibrations et des interférences telles que les acides et les alcalis
2. Surface de la salle d'analyse : Nécessite plus de 3x3m
3. Environnement de travail : température intérieure : 10-30℃, humidité relative : <75%
4. Alimentation : Nécessite une bonne mise à la terre, tension AC 220V+5%, fréquence 50Hz+2% et aucune interférence harmonique. Prise de câblage 16A (trois trous), une 10A (trois trous).
5. Alimentation : Puissance 5 kW, précision de régulation de tension < 2 % (si la tension est instable, elle peut être utilisée comme sauvegarde), Remarque : si l'alimentation de travail présente des interférences harmoniques telles qu'un four à fréquence intermédiaire, elle doit être équipée d'une alimentation de purification des paramètres CA.
6. Le gaz de travail : Oxygène, pureté > 99.5 %.
7. Outillage : Outils de déballage et d'usage général.

Formation

1. Formation technique sur site

La partie A est responsable de la formation du personnel de la partie B en matière d'exploitation, de maintenance, de dépannage quotidien, etc., et doit être capable d'utiliser les instruments de manière indépendante et compétente.

2. Formation système

La partie B peut également envoyer du personnel à la partie A pour une formation systématique. Deux formateurs, pour une durée minimale de trois jours (la durée de la formation étant déterminée par les deux parties), transport, hébergement et soins personnels sont inclus. Le contenu de la formation comprend : le principe et la méthode d'analyse du carbone et du soufre ; la structure et les caractéristiques des instruments de mesure du carbone et du soufre de la série DRAWELL.

• Compétences opérationnelles et méthodes analytiques pour l'analyse quantitative des analyseurs de carbone et de soufre.
• Définition des conditions d'analyse, courbe de travail, correction, etc.
• Dépannage quotidien.
• Entretien et maintenance des instruments.

Service après-vente

1. Le service après-vente est directement assuré par les revendeurs locaux. S'il n'y a pas de revendeur dans cette zone, Chongqing Drawell La société Instrument Co., Ltd sera responsable de la réparation.
2. La période de garantie est de 12 mois à compter de la date d'acceptation des marchandises ou de leur réception par l'acheteur, selon la première éventualité. Un service après-vente à vie et diverses pièces de rechange sont disponibles pendant de nombreuses années.
3. Lorsque l'utilisateur rencontre un problème, il peut appeler la hotline du service au 0086-023-63268643, et le personnel du service après-vente guidera la solution dans les 24 heures par téléphone.
4. Si un appareil est défectueux et nécessite une intervention sur site, le service après-vente ne proposera pas de solution sous deux jours ouvrés et le produit sera retiré du service sous sept jours ouvrés. En cas de circonstances particulières, une intervention sur site est nécessaire dans le délai convenu avec le client.
5. Contenu du service de réparation sur site : Réparation des pannes d'instruments, indicateur d'instrumentation, fonctionnement des fonctions de formation, introduction à l'expérience d'utilisation et à la révision.
6. Assurer une communication de service régulière aux utilisateurs : présenter le développement de l'entreprise et les nouvelles fonctions techniques de l'instrument, présenter le rapport de test et l'expérience des utilisateurs de tous horizons.
7. Le logiciel DW-CS-8820T est un système d'exploitation Windows. DRAWELL fournit gratuitement une mise à jour du système d'exploitation si nécessaire.

Remarque : Les questions non couvertes par le présent accord ont été négociées à l’amiable par les deux parties.
